도리포 리조트단지 부지 조사 사례
XGRIDS L2 Pro × DJI Matrice 4E × Lixel Cyber Color
현장에 가지 않아도 알 수 있는 3D 부지 시각화. (주)메타솔루션 활용 사례
최근 진행된 도리포 리조트단지 조성 부지 조사 프로젝트에서는
단순한 2D 지도나 사진 자료를 넘어 실제 3D 모델 기반의 디지털 트윈 데이터를 구축해
발주처가 현장 방문 없이도 부지 전체를 정확히 판단하고 설계에 활용할 수 있는 혁신적인 방법을 선보였습니다.
항공–지상 통합 데이터 수집
이번 프로젝트에서는 크게 두 가지 장비를 사용했습니다:
DJI Matrice 4E
산업용 매핑·측량 드론인 DJI Matrice 4E를 활용하여
항공 정사 영상과 다각도 이미지, 고해상도 사진을 촬영했습니다.
이 드론의 정밀 항공 촬영은 지리 공간 데이터 수집에서 중요한 기반이 되며,
넓은 지형을 빠르고 효율적으로 커버할 수 있다는 장점이 있습니다.

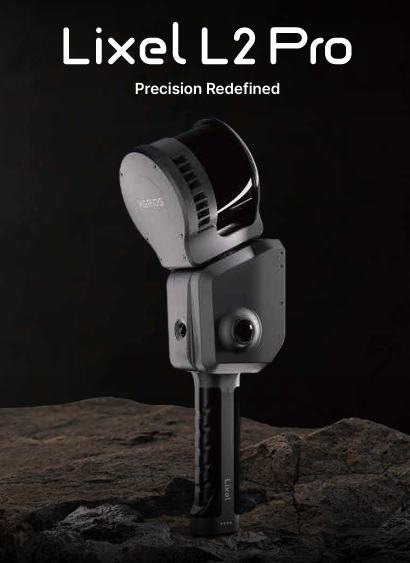

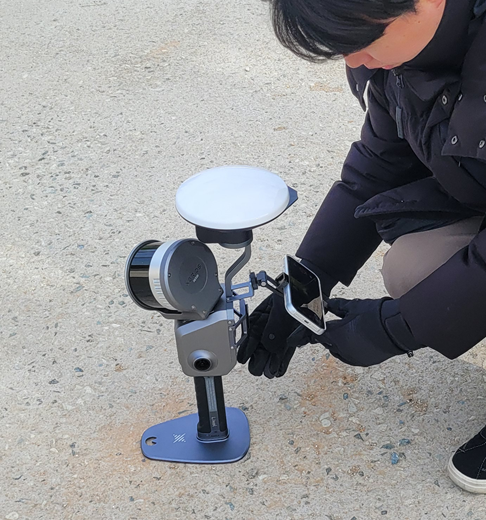

XGRIDS Lixel L2 Pro
지상 및 복잡한 지형 데이터 확보를 위해 사용된 XGRIDS Lixel L2 Pro는
SLAM 기반의 핸드헬드 LiDAR 스캐너로, LiDAR + 비전 + IMU + RTK 센서를 융합해
실시간으로 고정밀 포인트클라우드 데이터를 생성합니다.
즉시 현장 데이터를 취득하면서도 후속 처리 부담을 크게 줄일 수 있습니다.
이 두 장비를 조합함으로써
✔ 항공 레벨의 넓은 영역 정보
✔ 지상/지형 레벨의 상세 구조 정보
를 동시에 확보할 수 있었습니다.

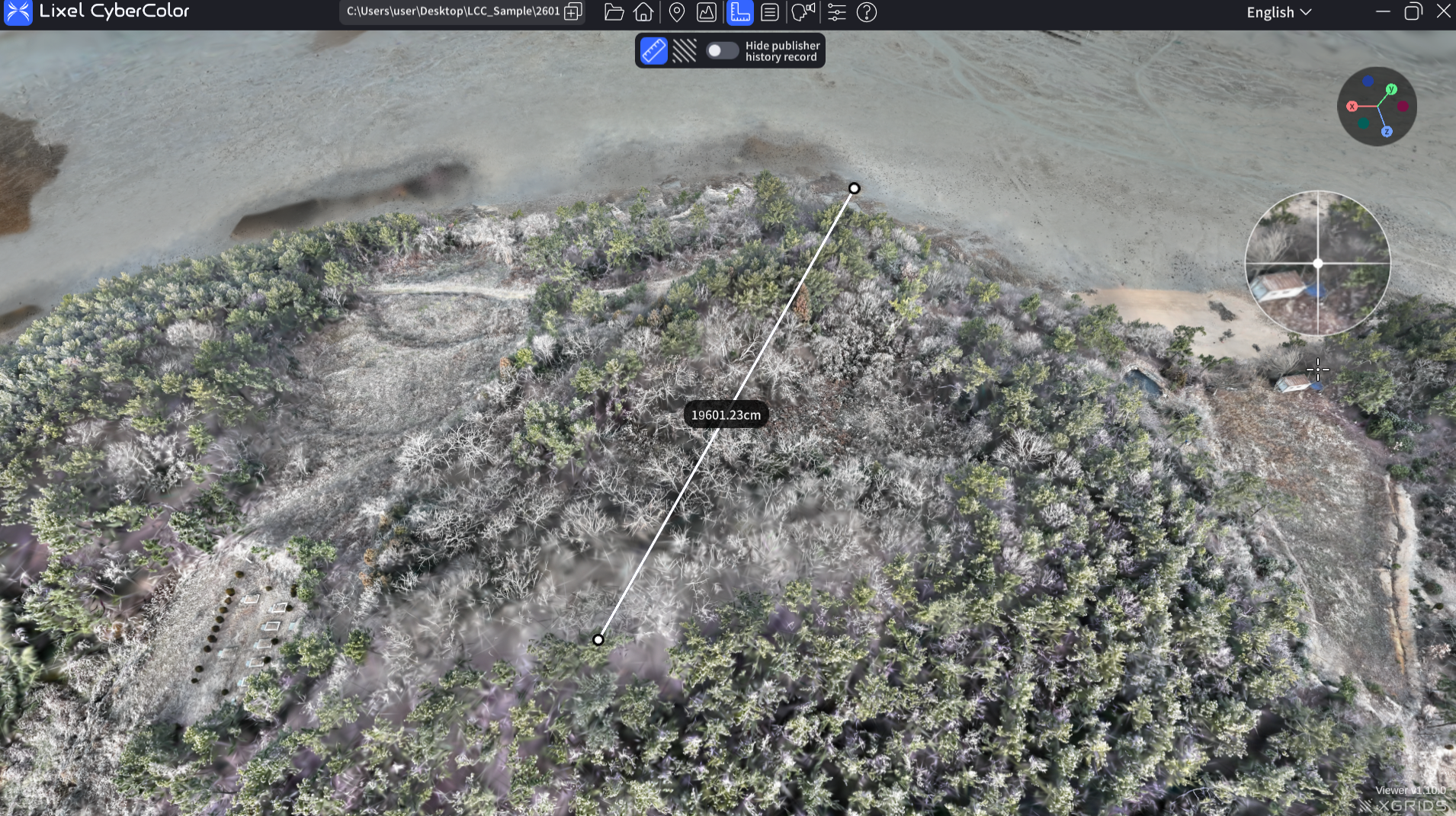

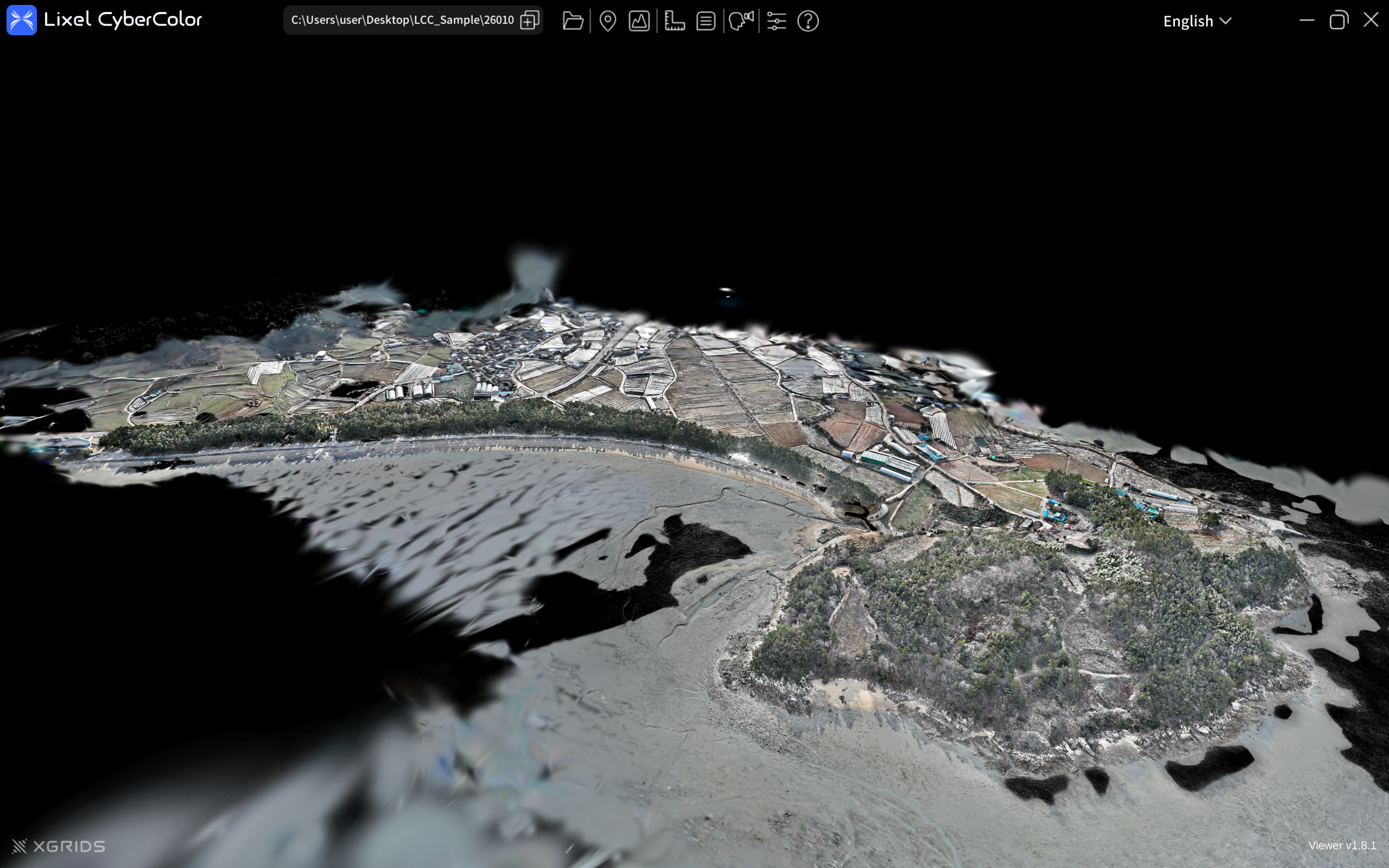

XGRIDS Lixel Cyber Color(LCC)로 만든 3DGS 데이터
수집된 항공 이미지와 L2 Pro 포인트 클라우드 데이터를 기반으로
XGRIDS Lixel Cyber Color 소프트웨어를 사용하여
3DGS(3D Gaussian Splatting) 기반의 초실감형 3D 모델을 제작했습니다.
Lixel Cyber Color(LCC)는 Multi-SLAM과 3DGS 기술을 결합하여 현실감 높은 디지털 트윈 모델을 생성할 수 있는 솔루션입니다.
3DGS 방식의 장점
현실 그대로에 가까운 질감 표현
3D 가우시안 스플래팅은 이미지 기반 시각 정보와 포인트 정보를 결합하여
기존 메시 모델보다 훨씬 자연스럽고 입체적인 3D 표현이 가능합니다.
웹 및 플랫폼 상에서 실시간 렌더링 가능
일반적인 3D 메시 대비 렌더링 효율이 높아, 대규모 데이터도 부드럽게 웹에 표시할 수 있습니다.

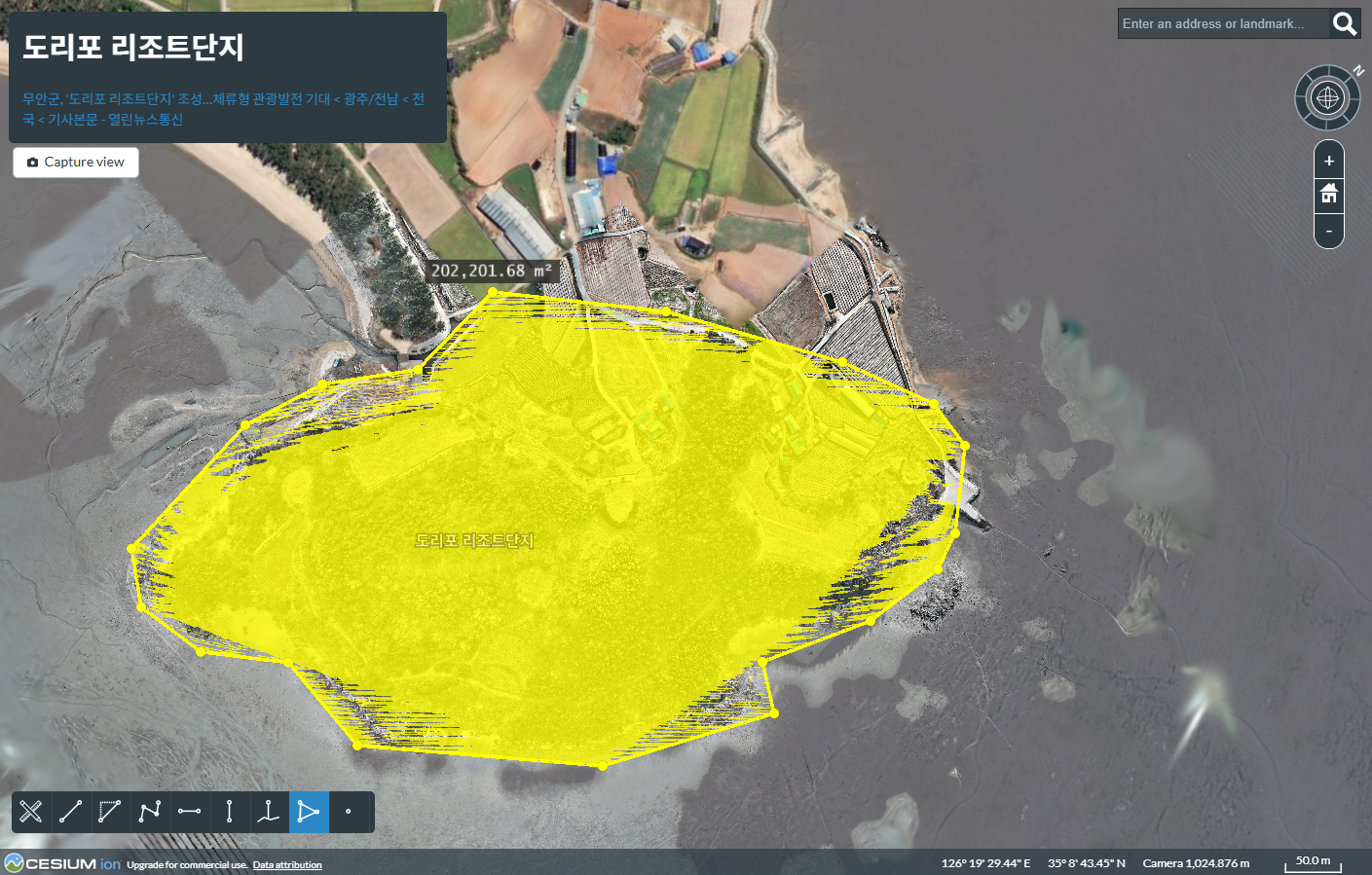

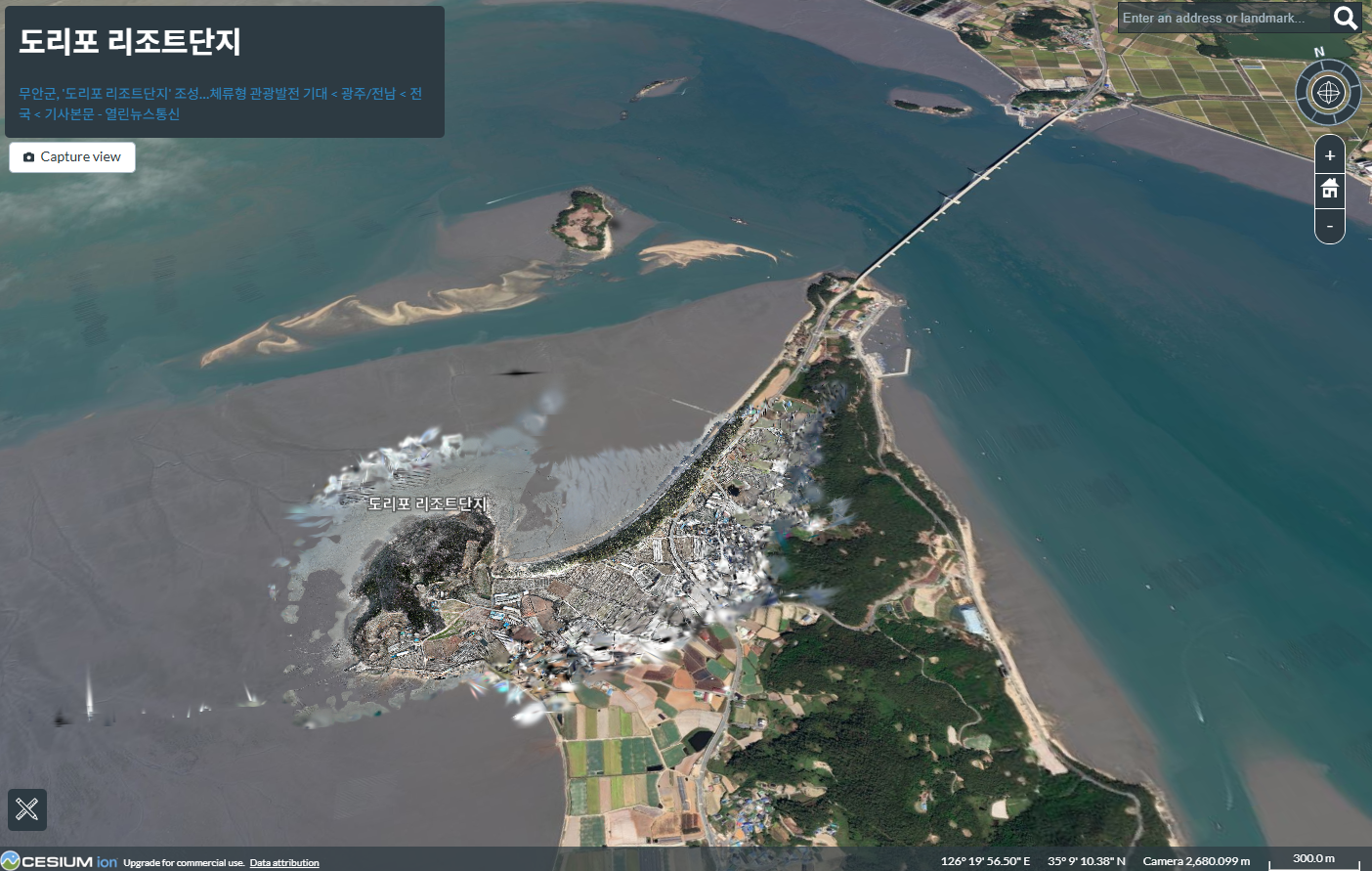

Cesium 기반 지도 위 3D 시각화
제작된 3DGS 데이터를 Cesium 플랫폼 위에 올려
지도 기반의 정밀 시각화를 구현했습니다.
이로 인해 다음과 같은 효과를 얻을 수 있었습니다
✔ 공간 정보가 있는 3D 뷰
GPS 기반 위치 정보가 포함된 3DGS 모델을
Cesium의 지형 데이터 위에 투영함으로써
지도와 3D 모델이 자연스럽게 결합된 리얼 월드뷰가 가능해졌습니다.
✔ 디테일 레벨 제어

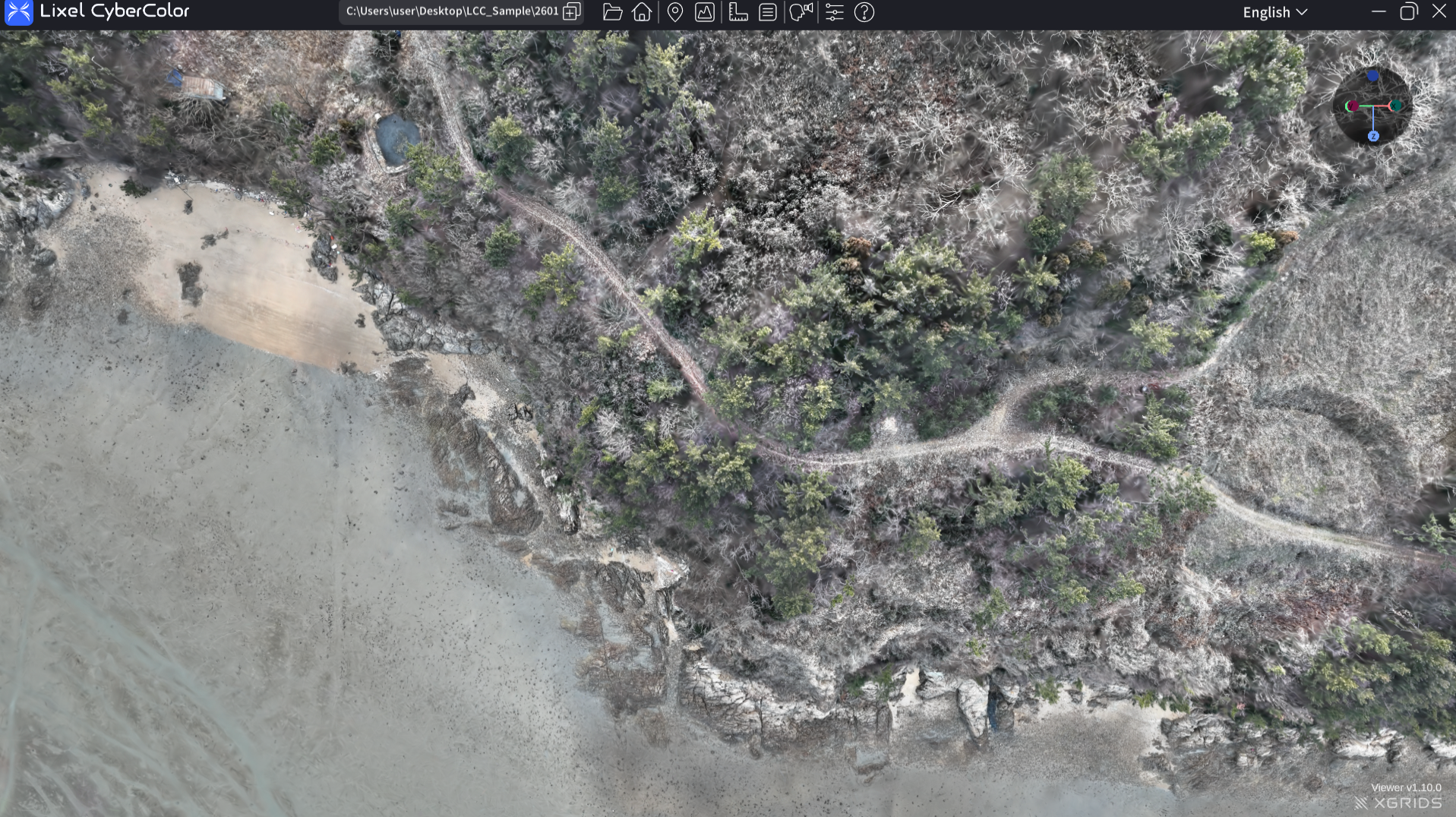

리조트 부지의 지형, 해안선, 산책로 등 다양한 요소를
지형 기반으로 정확하게 표현하여,
현장에 가지 않고도 공간 구조를 명확히 이해할 수 있습니다.

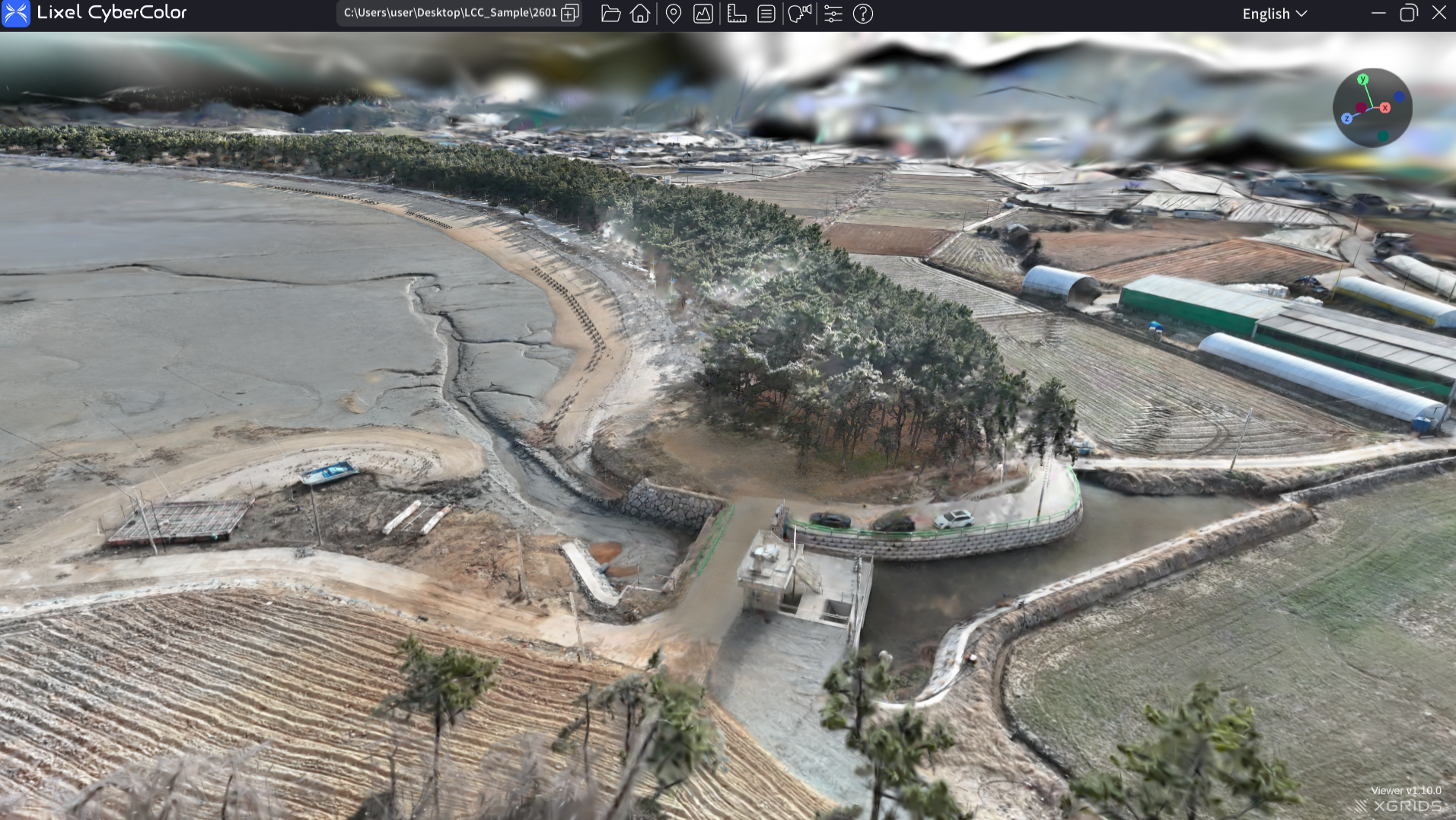

항공 + 지상 데이터 병합
이번 부지 조사의 가장 큰 특징은
항공 데이터(드론)와 지상 LiDAR 데이터(L2 Pro)를 결합한
완전한 3D 데이터 통합 워크플로우였습니다.
드론 데이터로는 넓은 면적의 전체 형태와 표면 정보 확보
L2 Pro로는 지표면, 숲, 산책로, 교목 아래 공간 등의
세부 모델 확보

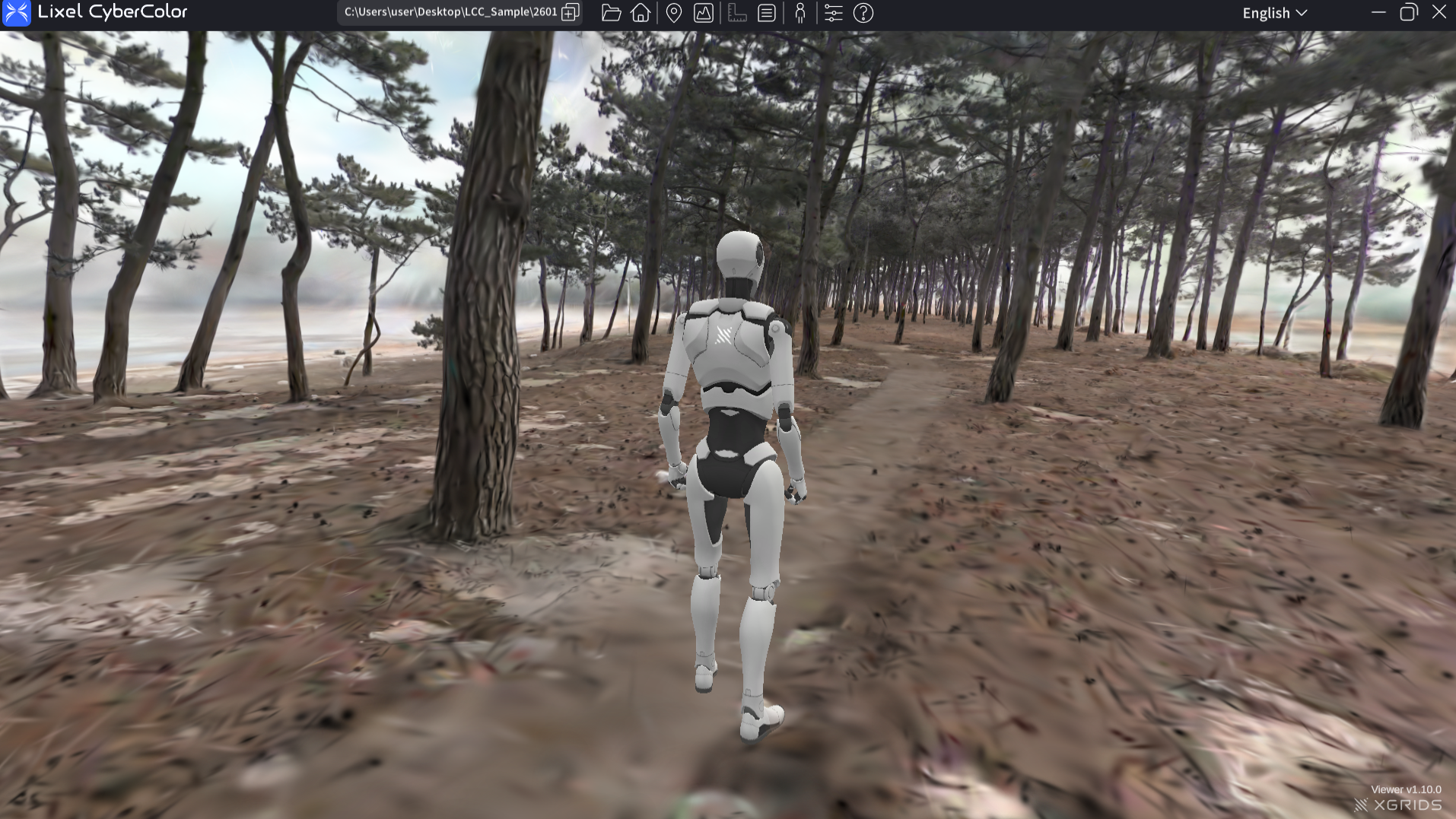

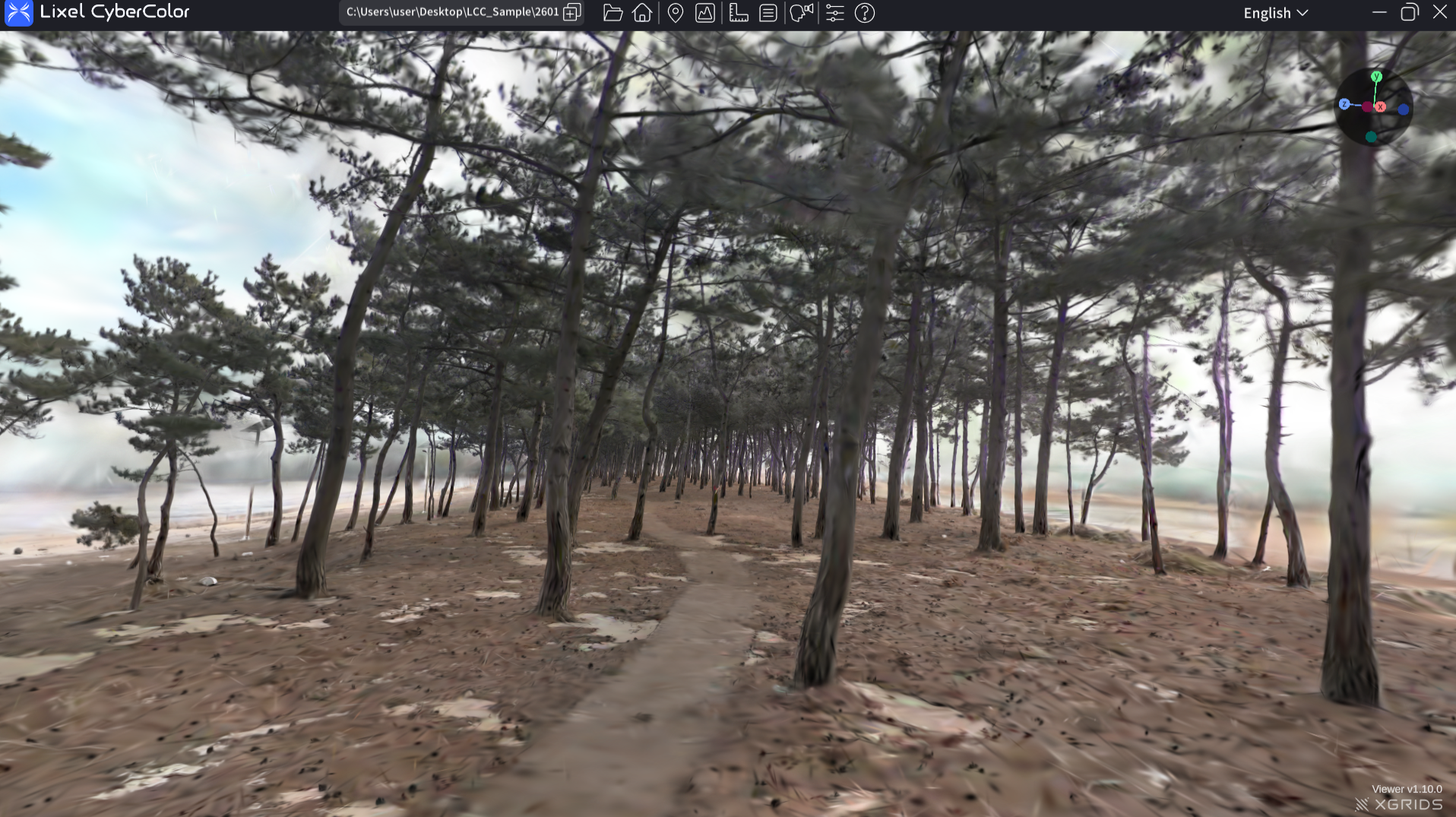

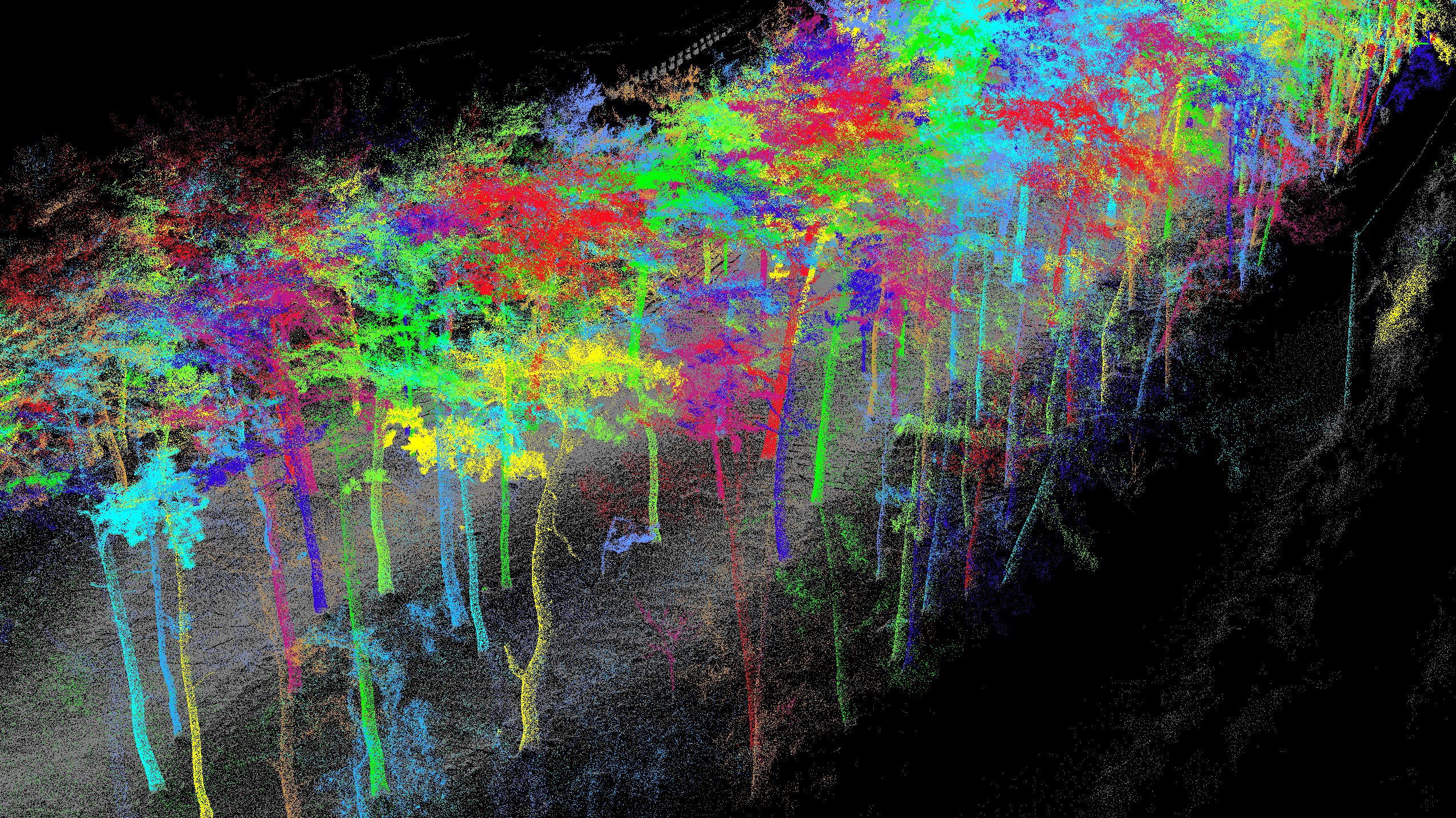

특히 프로젝트에서는 소나무 숲 산책로를
항공 기반 모델만으로는 실감 있게 표현하기 어려운 영역까지
포인트클라우드 기반 상세 모델로 완전하게 구축함으로써,
후속 콘텐츠(예: 사이트 안내, 관광 시뮬레이션, 생태계 분석 등)의 정확도와 몰입도를 높였습니다.
부지 조사에서의 실질적 효과
발주처는 이 3D 기반 부지 데이터를 통해 다음과 같은 장점을 얻었습니다:
현장 방문 최소화
현장에 직접 방문하지 않고도,
지도와 결합된 3D 모델을 통해
의사 결정 효율화
실제 사이즈,형상, 연속성 정보를 포함한 3D 데이터로
설계, 시공 계획을 사무실에서 바로 진행할 수 있게 되며,
후속 작업의 리드타임이 크게 단축되었습니다.
다양한 활용 가능
이 3D 모델은 단순 조사 자료를 넘어서
✔ 관광 콘텐츠
✔ 마케팅 자료
✔ VR/AR 기반 투어
✔ 시뮬레이션 및 프레젠테이션
등으로 확장 활용이 가능합니다.
이번 도리포 리조트단지 부지 조사는
단순한 측량이나 정사사진 제작을 넘어 현실감 있는 디지털 트윈 구축의 좋은 사례가 되었습니다.
항공 + 지상 데이터 통합, 3DGS 기반 리얼 월드 시각화,
Cesium 맵 기반 GIS 통합까지, 현대적인 디지털 트윈 워크플로우의 정수를 보여줬습니다.
앞으로도 이러한 통합 3D 데이터 기반 접근 방식은
부지 조사·건설계획·도시계획·환경분석 등 다양한 분야에서
현장 중심의 업무를 원격에서도 효율적으로 수행할 수 있는 혁신을 가져올 것입니다.
현장 활용 사례를 공유해주신 (주)메타솔루션에게 감사를 표합니다.
